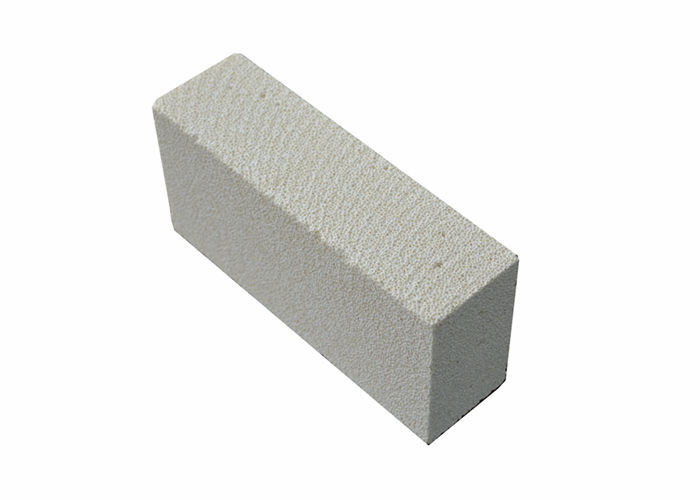

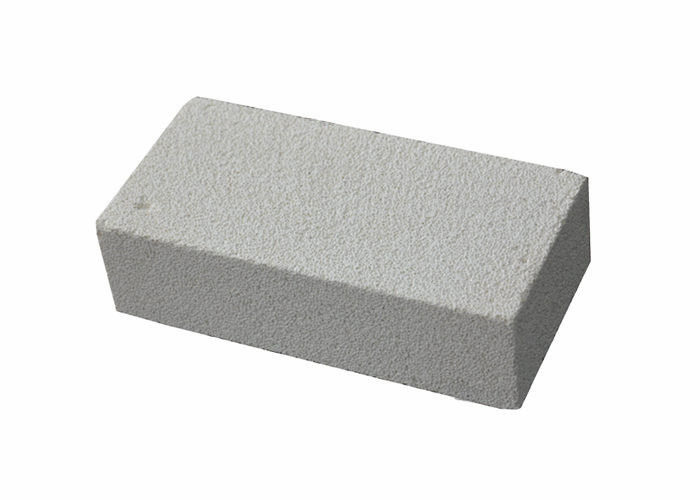

Pertunjukan:
1. Konduktivitas panas rendah, dengan efek isolasi termal yang baik
2. Peleburan panas rendah, karena konduktivitas panas rendah, ia mengakumulasi sedikit panas untuk mendapatkan penghematan energi yang jelas dalam operasi intermiten.
3. Kandungan pengotor yang rendah dan kandungan oksida besi & oksida logam alkali yang rendah mewujudkan refractoriness yang tinggi.Al2O3 tinggi konten membuatnya menjaga kinerja yang baik di bawah suasana yang berkurang.
4. Kekuatan tekan termal yang tinggi
5. Ukuran yang akurat meningkatkan kecepatan konstruksi, mengurangi penggunaan tanah liat api, memastikan kekuatan dan stabilitas pasangan bata, memperpanjang umur lapisan.
6. Ini dapat diolah menjadi bentuk khusus untuk mengurangi jumlah batu bata dan jahitan paving.
Aplikasi:
1. Tungku industri metalurgi, tungku perlakuan panas
2. Tungku industri kimia dan industri konstruksi.
3. Tungku pembakaran sampah, tungku tempat tidur terfluidisasi resirkulasi
Indeks Fisik dan Kimia:
| Barang |
JM23 |
JM 26 |
JM28 |
JM 30 |
| Komposisi kimia (%) |
| Al2O3 |
42 |
56 |
67 |
73 |
| SiO2 |
55 |
41 |
30 |
24 |
| Fe2O3 |
≤1 |
≤0.8 |
≤0.7 |
≤0.7 |
| K2O + Na2O |
1.1 |
1.7 |
1.7 |
1.7 |
| Properti fisik |
| Densitas (kg / m3) |
600 |
800 |
900 |
1000 |
| Suhu Klasifikasi (° C) |
1300 |
14.00 |
1500 |
1550 |
| Kekuatan Penghancur Dingin (MPa) |
1.2 |
1.8 |
2.5 |
3.3 |
| Modulus Pecah (MPa) |
1.0 |
1.7 |
2.3 |
3.1 |
| Perubahan Linear Permanen (%) x 24 jam |
≤0.6 |
≤0.6 |
≤0.8 |
≤0.9 |
| Ekspansi Termal (%) 1000 ° C |
0,5 |
0,52 |
0,52 |
0,53 |
| Konduktivitas Termal (W / mk) |
| 350 ° C |
0.18 |
0.25 |
0.33 |
0.38 |
| 400 ° C |
0.20 |
0.29 |
0.35 |
0.40 |
| 600 ° C |
0.24 |
0.32 |
0.37 |
0.42 |
Bata Isolasi Mullite Besi Rendah banyak digunakan dalam peralatan termal di bidang metalurgi, petrokimia, mesin, tenaga listrik, bahan bangunan, dirgantara, pembuatan kapal dan sektor industri lainnya.
Pesan Anda harus antara 20-3.000 karakter!
